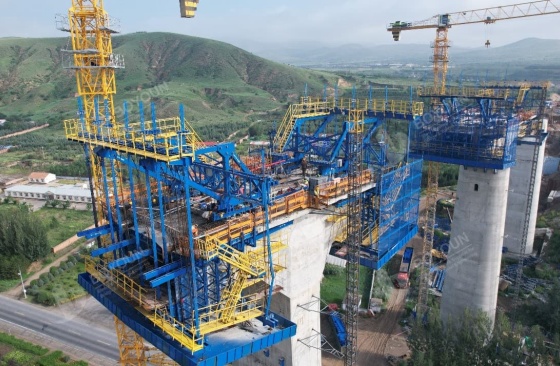

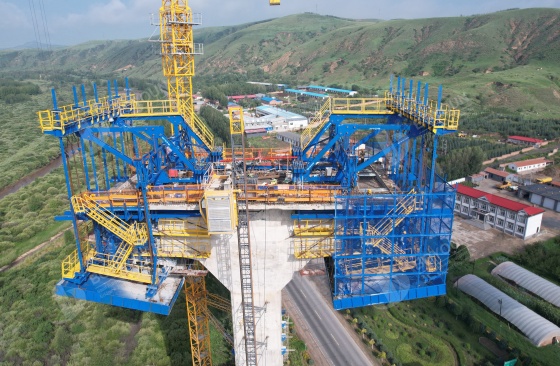

Single Box Single Cell Cantilever Form Traveler (en inglés)

Detalles del producto

Descripción del producto aplicaciones Ventajas: entrega Preguntas frecuentes

Descripción del producto

Introduction

único Cuadro 1 célula Fabricación en la cual: Se refiere a La viga principal del puente adopta una sola caja Sección de apoyo y vertido de hormigón. Es ampliamente utilizado en la construcción de puentes de envergadura media, especialmente adecuado para la construcción colgante de vigas continuas, marcos en t, marcos rígidos continuos y puentes atirantados.

Parámetros técnicos

Una sola cajaúnico célula Fabricación en la cual:
Número de marco rómbicofO un par	4 unidades por par
Típico tramo de viga continua	32+48+32m; 48+56+48m; 40+64+40m; 48+80+48m; 60+100+60m; 72+120+72m; 72+128+72m.
Longitud típica de la mesa de muelle	9m; 12m; 15m; 18m
Viga de viga en voladiza más pesada en tonel.	sobre90 200 t
Longitud de voladizado	3-5m
Material Material	Q235B, Q355B Acero.
Configuración estándar	Armadura principal, sistema de andami, sistema de suspensión, sistema de apoyo inferior, sistema de encofrado
opciones	Sistema de protección (protección del fondo, protección total de la fachada), sistema hidráulico, accesorios de suspensión

aplicaciones

Puente del río Duolun

Puente de Malasia Saribas

Puente del río Malasia Pulai

Para más información sobre el caso ↑

Ventajas:

1. Estructura Simple y diseño estandari.

2. Los nodos principales están conectados por pines, facilitando un fácil montaje y desmontaje, y ahorrtiempo y recursos de mano de obra.

3. Garantice la seguridad mediante el modelado Midas y el cálculo de la fuerza.

4. Peso ligero y se puede mover de forma flexible y sin problemas.

5. Alta rigidez y pequeña deformación.

6. La tasa de estandsupera el 90%, lo que demuestra una alta versati.

entrega

Preguntas frecuentes

Q1. ¿Cómo conectar varillas grandes?

R: es simple y conveniente montar varillas grandes usando uniones de perno.

Q2. ¿Qué material se utiliza para el anctrasera del form Traveler?

R: el anclaje trasero del form Traveler está hecho de barras de acero de lamado de precisión, que tiene una tensión clara y una estructura segura y fiable.

Q3. ¿Cuáles son las características del single Cuadro 1 célula Forma voladizo del viajero?

R: las características del single Cuadro 1 célula Fabricación en la cual: Principalmente incluyen: estructura simple, fuerza clara, peso ligero, estructura completa, fácil operación, seguridad y fiabilidad, etc. Al mismo tiempo, también tiene una alta eficiencia de construcción, puede acortar el período de construcción y reducir los costos del proyecto.
